Redes autónomas de miniestaciones basadas en sensores INTELIGENTES
Cairnet®

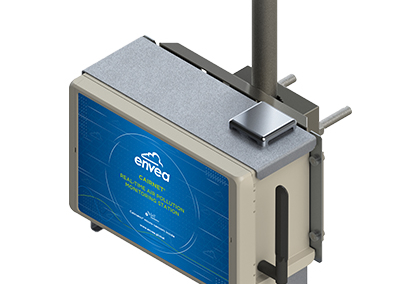

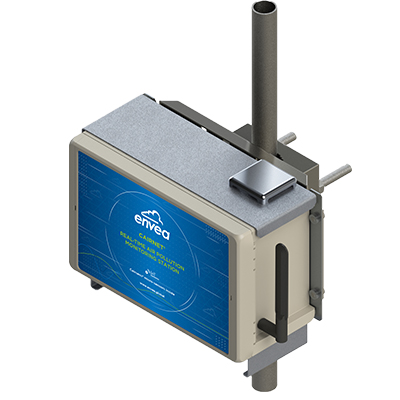

El dispositivo Cairnet® es una estación de monitoreo de la calidad del aire totalmente autónoma que puede contener hasta 6 microsensores Cairsens® dentro de una carcasa impermeable; Los datos se adquieren en tiempo real y posteriormente se transmiten a través de la red a través de comunicación celular.
Gracias a su colector integrado, que permite el muestreo dinámico, las mediciones son precisas y fiables. Los sensores están protegidos de la humedad y del aire ambiente corrosivo, así como de los agentes atmosféricos.
Compacto, fácilmente instalable y autónomo gracias a sus paneles solares y baterías suministradas, Cairnet® le permite controlar económicamente el polvo y el gas proporcionando una imagen completa del impacto medioambiental de sus instalaciones.
Ofreciendo una flexibilidad sin precedentes, la configuración propuesta ofrece mediciones precisas y dinámicas de la calidad del aire.
“40 años de experiencia en el campo de la vigilancia medioambiental también gracias a los microsensores”
- Características y beneficios
- Aplicaciones principales
- Especificaciones técnicas
- Datos técnicos
- Descargas
- Medición de parámetros ambientales: temperatura, humedad relativa y presión
- Red Plug & Play: emparejamiento automático (Cairsens® / Cairnet® / Caircloud®)
- Muestreo dinámico y protección mejorada contra ambientes húmedos y/o corrosivos
- Opcional: Anemómetro ultrasónico para medir la dirección y velocidad del viento. Autónomo
gracias a su panel solar y batería
- Guardado automático de datos (tarjeta micro SD) y push: sin consecuencias en caso de pérdida
del servicio de comunicación - Frecuencia de comunicación y volumen de datos medidos adaptados automáticamente a la
autonomía de la estación - Muy alta sensibilidad para capturar concentraciones bajas de gases y partículas
- Modular, fácil de usar y mover en el sitio: sin cables
- Cairnet® solo requiere mantenimiento anual: cuando se deben renovar los sensores
- Ahorro en costos operativos: ajuste del proceso y Mejora de la comunicación local
(vecinos y autoridades) - Posibilidad de establecer redes híbridas de AQMS (estaciones de referencia y miniestaciones)
Revisores independientes, incluidos el JRC europeo (Joint Research Council) y la EPA estadounidense, han determinado que la precisión, la linealidad, los límites de detección y la precisión de Cairsens® son muy buenos en comparación con los dispositivos de referencia. Estudios posteriores con la NASA han demostrado una muy buena concordancia con las mediciones de referencia.
- Monitoreo de olores: plantas de tratamiento de aguas residuales, reciclaje, fabricación de pulpa y papel, instalaciones de tratamiento de aguas residuales, refinerías
- Monitoreo de la calidad del aire interior y exterior: ciudades inteligentes, carreteras y aeropuertos túneles, escuelas, aeropuertos, terminales de barcos…
- Detección de fugas en procesos y control de emisiones fugitivas: canteras, instalaciones de almacenamiento, minas, plantas de fabricación
- Previsión de emisiones en cercas industriales
- Evaluaciones de impacto ambiental
- Salud y seguridad: minas, sitios industriales, construcción
- Cartografía y modelización de fuentes de contaminación
- Cada punto de medición de Cairnet consta de:

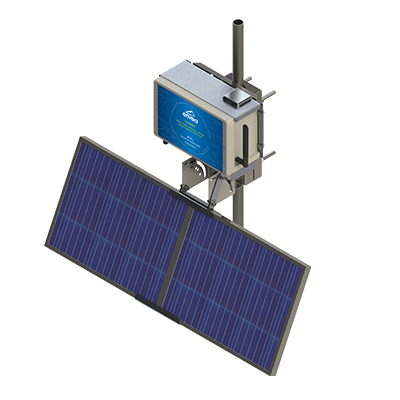

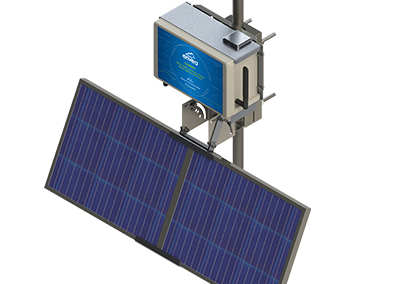

- Panel solar y su batería
- Módulo de comunicación inalámbrica

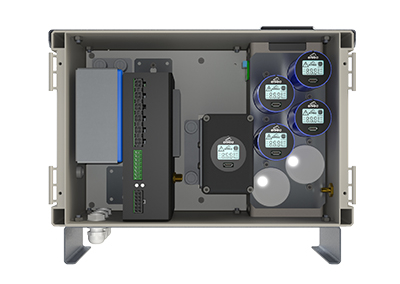

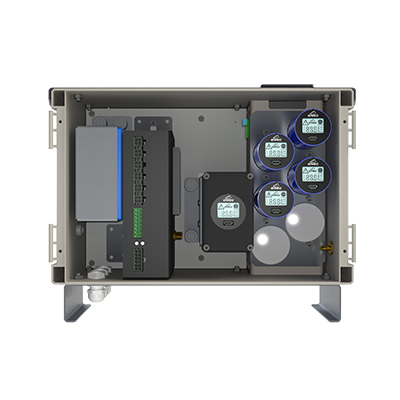

- Caja de protección contra la intemperie que incluye hasta 6 sensores en miniatura de Cairsens, cada uno de los cuales mide uno o dos contaminantes. Los sensores se deben seleccionar de la lista, en función de sus requisitos específicos.
- Opcional: anemómetro ultrasónico. Si se selecciona esta opción, reemplaza un sensor Cairsens®
| Parámetros medibles | ||||
|---|---|---|---|---|
| Contaminante | Rango (ppb) |
Límite de detección certificado (ppb)* |
Resolución (ppb) |
Código de pedido |
| NO2 | 0-250 | 20 | 1 | A40-0405 |
| O3/NO2 | 0-250 | 20 | 1 | A40-0406 |
| 2 | 0-1000 | 50 | 1 | A40-0407 |
| CO | 0-20 000 | 50 | 1 | A40-0404 |
| H2 S / CH4S |
0-1.000 0-20.000 0-200.000 |
10 30 200 |
1 | A40-0401 A40-0402 A40-0403 |
| NH3 | 0-25 000 | 500 | 1 | A40-0408 |
| nmVOC | 0-16 000 0-2 000 |
500 200 |
||
*Se entregan con certificado de calibración.
| Especificaciones técnicas | |||||
|---|---|---|---|---|---|
| Fuente de alimentación | De 8 a 30 V CC/2,5 A o batería (incluida) | ||||
| Batería incluida | 3,7 V – 22 Ah, Li-Ion recargable a 18 V CC/2 A o mediante paneles solares (opcional) | ||||
| Kit de paneles solares (opcional) | 27 vatios. Soporte de montaje incluido | ||||
| Control y Placa de tratamiento de datos | Microprocesador interno para adquisición de datos, gestión de energía y comunicación, etc. Reloj de tiempo real integrado (se ajusta automáticamente en cada comunicación) |
||||
| Comunicación inalámbrica | Tecnología celular LTE – 3G / 4G o más (tarjeta SIM opcional para países europeos, no disponible para otros países)
Cumplimiento normativo: Directiva R&TTE 1999/5/EC, Japón JRF/JPA – FCC – IC |
||||
| Almacenamiento de datos | • Almacenamiento interno en tarjeta micro SD de todos los datos en caso de pérdida de comunicación celular • Memoria interna Cairsens® |
||||
| Montaje | Kit de fijación para poste (⌀50 mm máx.) incluido. | ||||
| Dimensiones de la carcasa Cairnet® con kit de fijación y Antena | 300 x 215 x 257 mm (L x A x A) | ||||
| Dimensiones de los Paneles solares con su kit de fijación | 800 x 410 x 100 mm (L x A x A) | ||||
| Peso de la carcasa Cairnet® | 4 Kg | ||||
| Peso de la antena Kit de paneles | 4,9 Kg | ||||
| Condiciones ambientales de uso | -20°C a +50°C / HR 10% a 90% | ||||
| Opción: anemómetro ultrasónico (código de artículo A40-0220) |
|
||||
Características de comunicación celular:
- Tecnología y bandas de frecuencia: LTE (1800, 2100, 2600 MHz), WCDMA (800, 1700, 2100 MHz), GPRS/Edge (850 MHz, 900 MHz, 1800 MHz, 1900 MHz)
- Cumplimiento normativo: Directiva R&TTE 1999/5/EC Japón JRF/JPA – FCC – IC
