Sistema de muestreo de gas en la chimenea

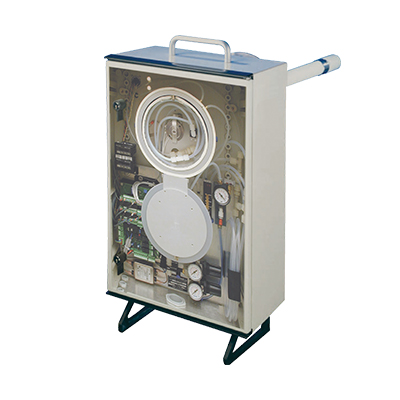

SEC™ BOX
El sistema de extracción en seco SEC™ seca la muestra de gas en el punto de muestreo, lo que elimina la necesidad de una costosa línea de muestreo calentada.
Utiliza una técnica de permeación única de alto rendimiento, diseñada para cumplir con casi cualquier condición de muestra de gas. Ideal para gases altamente solubles y corrosivos.
Sensores de temperatura y velocidad integrados opcionales o medidor de flujo STACKFLOW 200 en la misma brida
Para uso con analizadores sin calefacción como MIR 9000, MIR 9000e, MIR 9000CLD, MIR 9000ASD.
- Características y beneficios
- Aplicaciones principales
- Especificaciones técnicas
- Tecnología
- Certificaciones
- Descargas
El sistema de muestreo SEC utiliza el método de extracción en seco y frío (análisis en base seca).
- Sonda de muestreo equipada con filtración de partículas de doble etapa
- Inyección directa de gas de calibración para una calibración completa del sistema
- El sistema de secado basado en permeación evita la pérdida de gases altamente condensables (p. ej., HCl, SO2, NO2 y HF)
- Funcionalidad de purga inversa automática y periódica para intervalos de mantenimiento más prolongados
- Muestra limpia y seca transferida a través de una línea sin calefacción (hasta 100 m de distancia) a temperatura ambiente
- Amplia selección de sondas disponibles (según las condiciones del proceso: diámetro de la chimenea, temperatura del gas, contenido de agua, concentración de partículas)
- Sonda calentada con elección de materiales y longitudes
- Incineración de lodos
- Turbinas de gas
- Centrales eléctricas
- Calderas
- Fábricas de papel
- Cemento
- Calderas
- Fábricas de papel
- Industria del vidrio, petroquímica y química
- Incineración de residuos (Energía municipal a partir de residuos o industrial)
| Especificaciones técnicas | |
|---|---|
| Gas de muestra máx. punto de rocío | 75 °C (45 % H2O) |
| Filtro primario (en la sonda) | 20 μm (según el tipo de sonda) |
| Filtro fino (en la caja) | 0,5 μm |
| Caudal de muestra | De 20 a 40 l/h |
| Dimensiones | 400 x 600 x 200 mm (An x Al x Pr) |
| Peso | 15 kg (carcasa IP65) |
| Fuente de alimentación | 230 V/50 Hz o 110 V/50-60 Hz |
| Consumo | 500 VA |
| Temperatura de funcionamiento | -10 °C a + 40 °C (hasta 50 °C con opción de refrigerador Vortex) |
| Brida | DN100/PN20 – 4’’/150 lbs (otros a pedido) |
Extracción en seco y frío (análisis en base seca)
La muestra de gas se extrae y se acondiciona antes del transporte, para eliminar toda la humedad y los componentes condensables antes de su análisis. Al llegar
al analizador, la muestra está limpia, seca, a temperatura ambiente y sin interferencias de agua.
La muestra de gas se extrae y se acondiciona antes del transporte, para eliminar toda la humedad y los componentes condensables antes de su análisis. Al llegar
al analizador, la muestra está limpia, seca, a temperatura ambiente y sin interferencias de agua.
CUMPLIMIENTO DE: Reglamento UE IED (directivas WID/LCPD/MCPD) y EPA de EE. UU. (40 CFR 60 y 75)
