- Absolutamente insensible a los depósitos de material
- Para cualquier diámetro de tubería
- Con adaptador, utilizable hasta 220 °C y 20 bar
- Con montaje cerámico, utilizable hasta 1000 °C
- Detección a través de todas las paredes no conductoras

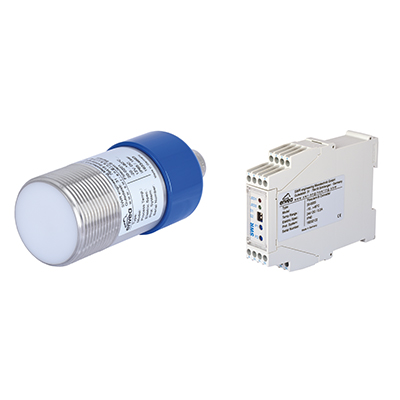

- También se puede suministrar como dispositivo compacto con electrónica integrada
- Detección de atascos de material y de paradas de material

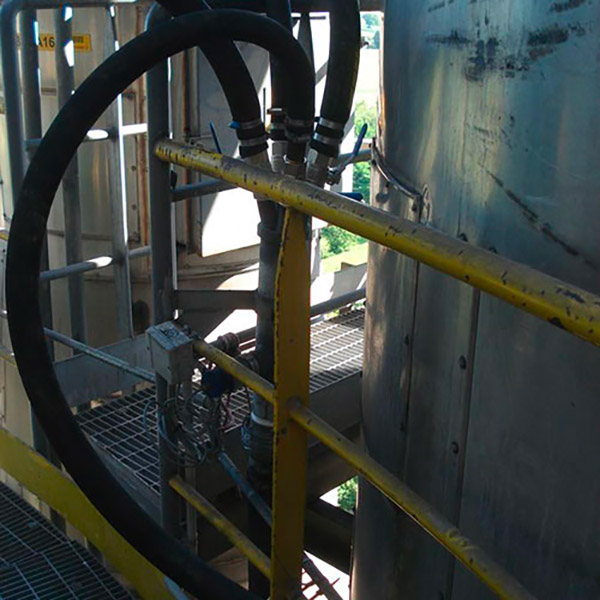

- Acero
- Alimentos
- Biomasa
- Cemento
- Química
- Planta de carbón
- Recubrimiento
- Incineración
- Minerales
- Madera
- Planta de cal
- Energía
- Yeso
- Central eléctrica
- Fundición
| Especificaciones técnicas | |
|---|---|
| Material a detectar | Polvo, polvos o granulados |
| Principio de funcionamiento | Microondas |
| Presión de proceso | Máx. 20 bar |
| Temperatura de proceso | Hasta +1000 °C |
| Montaje | Conexión de rosca de 1 1/2″ |
| Tipo de transporte | Todos |
| Caudales | No límite |
| Diámetro de la tubería/rango de detección | Hasta 1200 mm |
| Clasificación ATEX | Categoría 3 |
| Salida | Relé, tendencia de 4…20 mA |
- Detecta flujos sólidos de todo tipo para detectar movimiento de material
- Funciona sin contacto, utilizando microondas en un proceso en el que el movimiento del material se detecta mediante el efecto Doppler
- Si las paredes, carcasas o tuberías del contenedor no son de metal, es posible realizar mediciones desde el exterior
- También se puede utilizar en condiciones difíciles, como altas temperaturas y presiones de funcionamiento, así como en la zona de polvo ex 22 con la ayuda de un adaptador de proceso
| Datos técnicos del sensor | |
|---|---|
| Voltaje | 12 V CC alimentado por el transmisor |
| Consumo de energía | Aprox. 1,5 W |
| Carcasa | Acero inoxidable 1.4571 |
| Sistema de protección | IP 65 |
| Uso en zonas Ex | Tubería exterior: Cat. 3 D Tubería interior: Cat. 3 D (solo con adaptador de proceso) |
| Temperatura de proceso | -20… +80 °C (estándar) -20… +220 °C (con adaptador de proceso) -20…+1000 °C (con brida cerámica) |
| Temperatura ambiente | -20…+60 °C |
| Presión de trabajo | Máx. 20 bar (con adaptador de proceso) |
| Rango de detección | 0 – 2 m (según la aplicación) |
| Velocidad de material necesaria para la detección | Mín. 0,1 m/s |
| Frecuencia de medición | Banda K 24,125 GHz; ± 100 MHz |
| Potencia de transmisión | Máx. 5 mW |
| Dimensiones FlowJam S | Carcasa: L 107 mm / Ø 52 mm Rosca: L 30 mm / Ø G 1½” |
| Dimensiones FlowJam S Ex | Carcasa: L 147 mm / Ø 60 mm Rosca: L 15 mm / Ø G 1½” |
| Prensaestopas | M16 (Ø 5-10 mm) |
| Peso FlowJam S | Aprox. 560 g |
| Peso FlowJam S Ex | Aprox. 850 g |
| Datos técnicos del transmisor | |
|---|---|
| Fuente de alimentación | 24 V CC ± 10 % |
| Consumo de energía | Aprox. 3,5 W |
| Contacto de relé | Carga nominal máxima: 250 V CA Corriente de pico máxima: 6 A Carga nominal máxima 230 V CA: 250 VA Máx. Capacidad de corte DC1: 3/110/220 V: 3/0,35/0,2 A Carga de conmutación mín.: 500 mW (10 V/5 mA) |
| Salida analógica | 1 x 4 … 20 mA (0 … 20 mA) opcional: carga < 500 Ω (activo) |
| Tiempo de retardo de caída | 250 ms…15 s (ajustable continuamente) |
| Peso | Aprox. 172 g |
| Datos técnicos | ||||
|---|---|---|---|---|
| Adaptador de presión | Adaptador de temperatura | Adaptador para alimentos | Adaptador de alta temperatura | |
| Material | Acero inoxidable 1.4571, diafragma POM |
Acero inoxidable 1.4571, Diafragma Tecapeek |
Acero inoxidable 1.4571, Diafragma Tecapeek GF30/td> |
Acero Diafragma cerámico |
| Temperatura | -20…+80 °C | Máx. +220 °C | Máx. +220 °C | Máx. 1000 °C |
| Presión | Máx. 20 bar | Máx. 20 bar | Máx. 20 bar | Máx. 40 bar |
| Rosca | G 1½ pulgada en ambos lados | G 1½ pulgada en ambos lados | G 1½ pulgada en ambos lados | G 1½ pulgada en ambos lados |
| Ancho de llave | 55 mm | 55 mm | 55 mm | 17 mm |

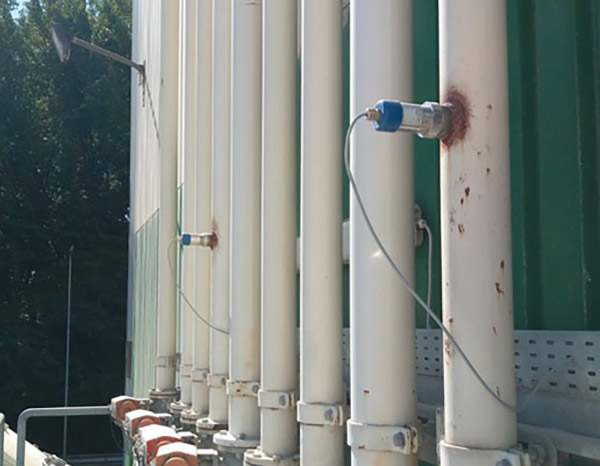

El FlowJam S se puede instalar fácilmente de las siguientes maneras:
- Atornillándolo en una conexión roscada de 11/2 pulgada
- usando una brida DN 40 así como
- usando una abrazadera de tubo u otro soporte de sujeción
