MONITOREO DE CAUDAL EN CANALES FLUIDOS

SlideControl 2.0

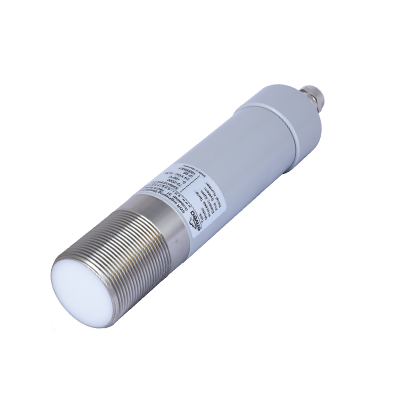

Sensor de microondas para monitoreo sin contacto del flujo de material dentro de canales fluidizados. Fácil de instalar, proporciona información de tendencias mediante señal de 4…20 mA





Sensor de microondas para mediciones de caudal de material sin contacto en toboganes de aire.
Reconocimiento rápido de condiciones de flujo/no flujo
Fácil de instalar
Sin instalaciones en el proceso
Señal de tendencia de 4 . . . 20 mA para el caudal
Fácil reequipamiento

Cemento
Asfalto

Minerales
Acero

Supervisa el flujo de material en la corredera sin ningún contacto

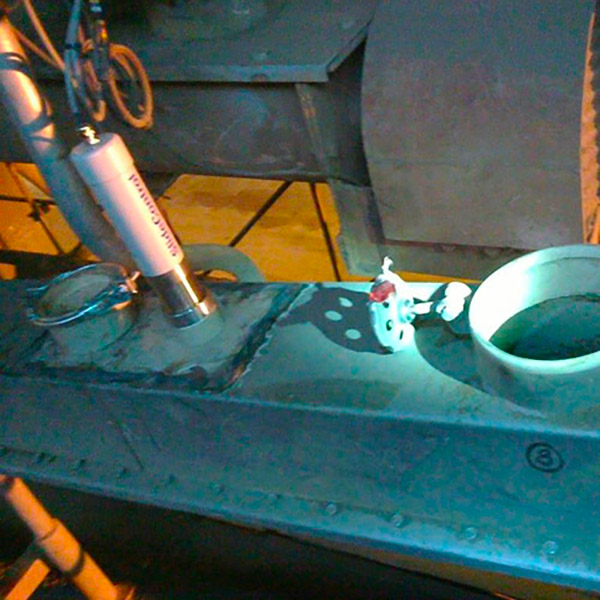

Fácil instalación y reequipamiento en la corredera de aire

Señal de tendencia de 4 . . . 20 mA para el caudal
Sin contacto

Datos técnicos del sensor
Material de la carcasa	Acero inoxidable 1.4571
Tipo de protección	IP 65
Temperatura del proceso	-20…+80 °C -20…+220 °C (con adaptador de proceso)
Temperatura ambiente	-20…+60 °C
Presión de trabajo	Máx. 1 bar
Alimentación	18…24 V CC/CA alimentado por el transmisor
Frecuencia de medición	24,125 GHz; ± 100 MHz
Potencia de transmisión	Máx. 5 mW
Peso	1,0 kg

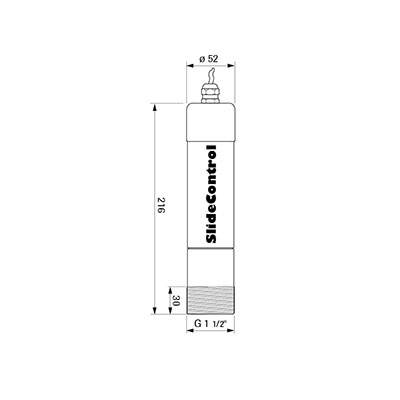

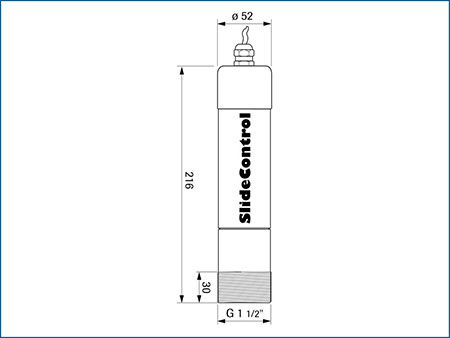

Dimensiones	Carcasa: longitud de 216 mm / diámetro de 52 mm Rosca: longitud de 30 mm / diámetro de G 1½”

Datos técnicos del transmisor
	Transmisor (carril DIN)	Transmisor (carcasa de campo)
Fuente de alimentación	24 V CC ±10 %	110/230 V CA 50 Hz (opcional 24 V CC)
Consumo de energía	20 W / 24 VA
Tipo de protección	IP 40 según EN 60 529	IP 65 según EN 60 529/10.91
Temperatura ambiente de funcionamiento	-10 … +45 °C
Dimensiones (An x Al x Pr)	23 x 90 x 118 mm	258 x 237 x 174 mm
Peso	Aprox. 172 g	Aprox. 2,5 kg
Fijación en carril DIN	DIN 60715 TH35	/
Conectores tornillos para cables	/	3 x M20 (4,5 – 13 mm Ø)
Terminales de conexión Sección transversal del cable	0,2-2,5 mm2 [AWG 24-14]
Salida de corriente	1 x 4 … 20 mA (0 … 20 mA), carga < 500 Ω	3 x 4 … 20 mA (0 … 20 mA), carga < 500 Ω
Interfaz	RS 485 (ModBus RTU) / USB
Salida de pulsos	Colector abierto – máx. 30 V, 20 mA
Contacto de relé	Carga nominal máxima: 250 V CA Corriente pico máxima: 6 A Máx. Carga nominal 230 V CA: 250 VA Capacidad de corte máxima CC1: 3/110/220 V: 3/0,35/0,2 A Carga de conmutación mínima: 500 mW (10 V / 5 mA)
Copia de seguridad de datos	Memoria flash

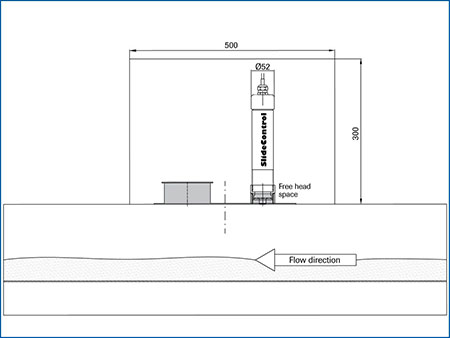

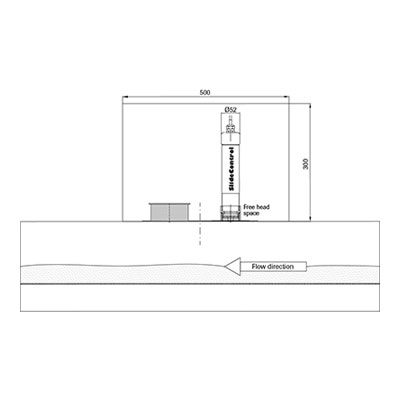

Una vez instalado y conectado electrónicamente el sensor, es posible medir la altura de llenado a través de la abertura de servicio de la placa de montaje, por ejemplo con una varilla de nivel.
Este proceso debe realizarse con un portaobjetos en movimiento, ya que el sensor solo mide el nivel de la superficie en un flujo en movimiento.
La altura de llenado medida sirve como valor de calibración para el sensor.
Si se supone que se debe utilizar la densidad de fluidización para un cálculo de la señal de flujo, se debe conocer la altura de llenado con un transporte apagado.
Después de la entrada del parámetro, el sensor emite una señal de tendencia para el caudal.
También se identifican de forma fiable las condiciones de flujo/no flujo.
