Medición de humedad con visualización de temperatura y control del flujo de material

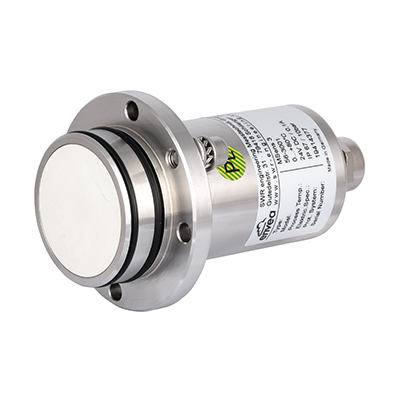

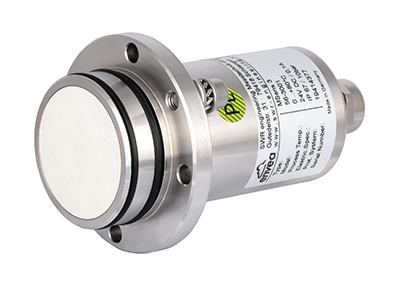

Sensor de microondas para medición continua de humedad en sólidos secos a granel, con detección de flujo y medición de temperatura de proceso
Instalación sobre cintas transportadoras, transportadores de tornillo y en contenedores. Hay dos tecnologías de sensores disponibles para cubrir una gama más amplia de aplicaciones.
- altamente resistente al desgaste
- medición de temperatura integrada
- Detección de movimiento de material
Medición precisa y en tiempo real de todo tipo de polvo, polvos, gránulos y otros materiales a granel.
- Características y beneficios
- Aplicaciones principales
- Especificaciones técnicas
- Datos técnicos
- Instalación de montaje
- Descargas
- Rangos de humedad 0 … 65 % (según el material)
- Precisión de medición 0,1 %
- Medición de humedad en línea
- Medición instantánea y precisa de la temperatura del proceso/material de 0 °C a 120 °C
- Alarma de detección de caudal
- Independiente del color del material
- Resistente a temperaturas de hasta 120 °C
- Registro de la humedad superficial y capilar
- Certificado ATEX
- Cemento
- Química
- Asfalto
- Alimentos
- Vidrio
- Granos
- Cal
- Minerales
- Acero
- Madera
- Fundición
- Materiales de construcción
- Biomasa
- Reciclaje
- Materiales de construcción
- Central eléctrica
| Especificaciones técnicas | |
|---|---|
| Material a medir | Polvo, granulados y otros sólidos a granel |
| Lugar a medir | Transportador de tornillo, transportador de banda, contenedor, tobogán, secador, mezclador |
| Principio de funcionamiento | Microondas |
| Rango de humedad | De 0 a 65 % (según la aplicación) |
| Temperatura del material | Máx. 120 °C |
| Medición de temperatura | Incluido |
| Montaje | Brida |
| Clasificación ATEX | Categoría 1 |
| Salida | 4…20 mA, Modbus, Profibus |
| Detección de flujo | Incluido |
- Rangos de humedad: 0 – 65 % (según el material)
- Precisión de medición: 0,1 %
- Resistente a temperaturas: hasta 120°
- Certificado ATEX
- Materiales: todo tipo de polvo, granulados y otros sólidos a granel
- Posibilidad de diferentes posiciones de montaje
| Datos técnicos del sensor | |
|---|---|
| Carcasa | Acero inoxidable 1.4571 |
| Superficie del sensor | Cerámica |
| Protección Ex (opcional) | Zona 20 (polvo), Zona 0 (gas) |
| Categoría de protección | IP 67 según EN 60529 |
| Temperatura ambiente del material | 0 … +80 °C, opcional 120 °C |
| Presión de trabajo | Máx. 10 bar |
| Consumo de energía | 0,6 W |
| Tiempo de respuesta | 0,1 s |
| Peso | Aprox. 1000 g |
| Rango de medición | 0 … 65 % de humedad residual (según el material) |
| Medición de temperatura | 0 … +120 °C ± 0,6 °C (típico) entre 0 y +120 °C ± 1 °C (máx.) entre 0 y +70 °C ± 2 °C (máx.) entre 0 y +120 °C |
| Alarma de detección de caudal | SÍ |
| Precisión | 0,1 % absoluto en el rango de medición calibrado |
| Cable de conexión | Cable apantallado de 4 hilos, 0,25 mm2 |
| Datos técnicos del transmisor | ||||
|---|---|---|---|---|
| Transmisor (carril DIN) | Transmisor (carcasa de campo) | |||
| Fuente de alimentación | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (opcional 24 V CC) |
||
| Consumo de energía | 20 W / 24 VA | |||
| Tipo de protección | IP 40 según EN 60 529 | IP 65 según EN 60 52 910.91 | ||
| Temperatura ambiente de funcionamiento | -10 … +45 °C | |||
| Dimensiones (An x Al x Pr) | 23 x 110 x 121 mm | 258 x 237 x 174 mm | ||
| Peso | Aprox. 190 g | Aprox. 2,5 kg | ||
| Fijación en riel DIN | DIN 60715 TH35 | / | ||
| Interfaz | ModBus RTU (RS 485) / USB | RS 485 (ModBus RTU) / USB | ||
| Conectores de tornillo para cables | / | 3 x M20 (4,5 – 13 mm Ø) | ||
| Terminales de conexión Sección transversal del cable | 0,2-2,5 mm2 [AWG 24-14] | |||
| Salida de corriente | 2 x 4 … 20 mA (0 … 20 mA), carga < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), carga < 500 Ω |
||
| Salida de pulsos | Colector abierto – máx. 30 V, 20 mA | |||
| Contacto de relé | Máx. Carga nominal: 250 V CA Corriente de pico máxima: 6 A Carga nominal máxima 230 V CA: 250 VA Capacidad de corte máxima DC1: 3/110/220 V: 3/0,35/0,2 A Carga de conmutación mínima: 500 mW (10 V / 5 mA) |
|||
| Copia de seguridad de datos | Memoria flash | |||
El M-Sens 3 ha sido desarrollado para ofrecer la máxima flexibilidad durante el montaje. En el posicionamiento de la sonda se deben tener en cuenta los siguientes aspectos: El campo de medición penetra en los materiales más densos (p. ej. arena). Con una profundidad mínima de 120 mm, la sonda debe apuntar siempre al material para evitar problemas de reflexión.
Situaciones de instalación
Contenedor
Para una instalación sencilla, está disponible una brida de conexión estándar.
Cinta transportadora

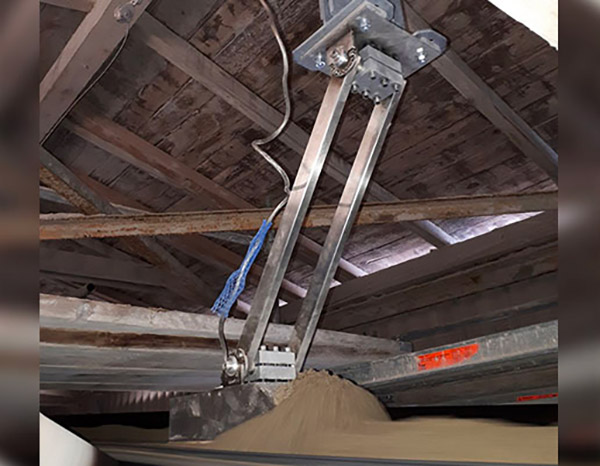

Medición de la humedad del material en una cinta transportadora. Se genera una altura de material constante mediante la colocación de un separador de material. Esto ofrece las condiciones ideales para una medición en línea.
La instalación en el tercio inferior de un sinfín transportador tiene la ventaja de que el volumen de material que pasa por el sensor es casi constante, lo que permite una medición óptima. El movimiento de los tramos del sinfín está oculto.
Tubería de caída libre
Para poder medir en tuberías de caída libre o en tuberías inclinadas (canaletas) con el M-Sens 3, es posible recoger material delante de la sonda durante un corto periodo de tiempo, mientras dura la medición, mediante un mecanismo de captura. Después de la medición, la trampilla se abrirá de nuevo y permitirá que el material recogido siga cayendo. El proceso de medición se puede repetir de forma permanente en intervalos cortos o largos según las necesidades.
