Medición de humedad en línea sin contacto para sólidos

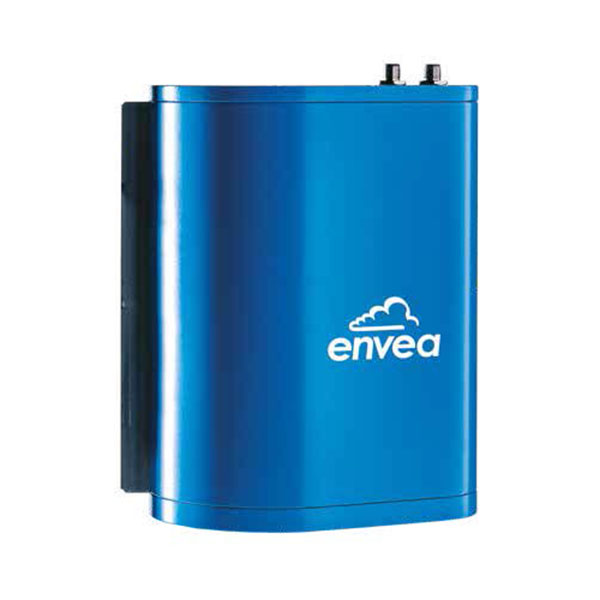

M-Sens NIR

ENVEA M-Sens NIR es una tecnología de espectroscopia de infrarrojo cercano (NIR). Utilizando una solución de software inteligente, M-Sens NIR proporciona una medición de humedad instantánea, precisa, no destructiva y sin contacto.

La espectroscopía de infrarrojo cercano (NIR) utiliza la transmisión y absorción de luz para medir la humedad en un material de muestra.

M-Sens NIR se puede utilizar en varios tipos de materiales, es una medición de humedad en línea sin contacto.

Debido a que el NIR penetra más profundamente en el material a granel que el infrarrojo medio, proporciona mediciones mejores y más confiables en una línea de producción.

Medición de humedad sin contacto con alta precisión





Medición en línea sin contacto
No destructiva para todos los materiales
Diseño robusto, IP69, temperatura ambiente de hasta 80 °C
Opcional: medición de temperatura del material

Registros a corto y largo plazo
Medición de humedad como porcentaje
El monitoreo continuo de IoT del estado del sensor aumenta el tiempo de actividad

Cemento
Química
Asfalto
Alimentos
Vidrio
Granos

Materiales conductores
Cal
Minerales
Acero
Madera
Fundición

Materiales de construcción
Biomasa
Reciclaje
Materiales de construcción
Energía planta

ESPECIFICACIONES TÉCNICAS
Material a medir	Polvo, granulados y otros sólidos a granel
Lugar a medir	Transportador de tornillo, transportador de banda, deslizador
Principio de funcionamiento	Espectografía NIR
Rango de humedad	De 0 a 95 % (según la aplicación)
Temperatura del material	Máx. 400 °C
Medición de temperatura	Opcional
Montaje	Poste
Salida	4…20 mA, Modbus, Profinet

SENSOR
Rango de humedad	Mín.: 0,1 %, Máx.: 95 % (± 0,1 %)
Temperatura ambiente de funcionamiento	0 – 80 °C
Área de medición	25 mm
Distancia del producto	20,3 – 40,6 cm
Frecuencia de muestreo	60 cálculos/segundo
Alimentación	90 – 260 V CA
Salidas	2 x 4-20 mA, E/S discretas opcionales
Carcasa/Peso	Aluminio / 5,4 kg
Certificaciones	CE, IP69
Dimensiones	279,4 x 260,35 x 152,4 mm (Al x L x An)

BASE DE DATOS Y INTERFACES DE SOFTWARE
Interfaces de bus opcionales	Ethernet, Ethernet/IP, Profinet, Profibus-DP, Modbus-TCP/IP, Modbus RTU, RS485, DeviceNet
Software	Aplicación basada en Windows, requiere Win7 o posterior

PANTALLA DEL OPERADOR (OPCIONAL)
Pantalla	Pantalla táctil capacitiva a color de 7 pulgadas
Alimentación	24 VCC
Cable	Ethernet
Carcasa/Peso	Aluminio / 1,8 kg
Temperatura ambiente de funcionamiento	De 0 a 50 ˚C
Dimensiones	241,3 x 158,75 x 69,85 mm (An x L x Al)

ACCESORIOS (OPCIONALES)
Sensor de temperatura	Mide material en un rango de 0 a 400 °C
Accesorio Opto-Port	Este accesorio de acero inoxidable permite que el sensor se adapte a una variedad de situaciones, como transportadores de tornillo y transportadores de caída libre. Se puede pedir con un sistema de soplado de aire para muestras en caída libre.
Protector contra el polvo	Garantiza que el sensor proporcione resultados consistentes y precisos al evitar la acumulación de polvo y suciedad en la lente
OPTO 22 Entrada/Salida discreta	Salida para alarmas (LOP, HH, H, L, LL)

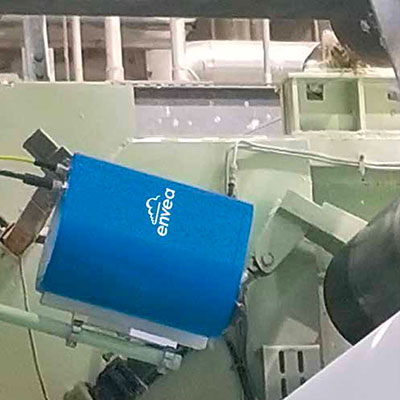

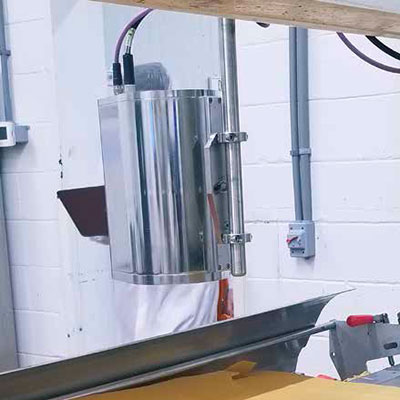

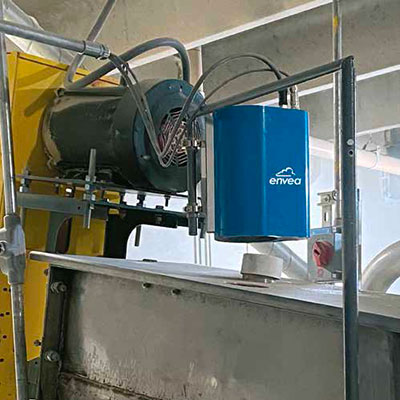

En una instalación típica, el sensor NIR se monta sobre un sistema de transporte (banda, vibratorio, neumático, etc.) a unos 25 cm por encima del producto que se va a medir.

El sensor proyecta luz sobre la superficie del producto y, una vez que la luz llega al producto, se realizan los cálculos para medir los componentes necesarios. Se utilizan filtros y detectores de celdas personalizados y optimizados para las necesidades específicas de su aplicación para identificar el componente exacto que se va a medir y proporcionar los mejores resultados posibles.

La disponibilidad y confiabilidad de estos datos lo ayudan a minimizar la pérdida de producto, eliminar la necesidad de tiempos de inactividad innecesarios y aumentar la eficiencia de su operación, lo que genera mejores márgenes y mayores ganancias.
