- Proporcionar información de tendencias sobre pulverización
- Mide cambios en el tamaño de las partículas, por ejemplo para detectar roturas de pantalla
- Paddy es resistente a la contaminación y funciona sin bypass
- Utiliza tecnología de microondas de última generación en combinación con un software de evaluación inteligente
- Se puede instalar en tuberías de caída libre aguas abajo de sistemas de cribado o molienda
- Detección rápida de partículas gruesas, por tan solo el 10 % del flujo másico
- Cemento
- Comida
- Madera
Especificaciones técnicas | |
---|---|
Material a medir | Polvo, polvos o granulados, sin aglomerar |
Presión del proceso | 1 barra, opcional 10 barras |
Temperatura del proceso | Máx. 80°C |
Montaje | Vía conexión a proceso, después de la placa deflectora o Venturi |
Tipo de transporte | Fase pobre neumática, caída libre vertical |
Clasificación ATEX | Categoría 1/2 |
Salida | Tendencia 4…20 mA, Modbus, Profibus |
- Detección rápida de partículas gruesas, por tan solo el 10 % del flujo másico
- Utiliza tecnología de microondas de última generación en combinación con un software de evaluación inteligente
- Se puede instalar en tuberías de caída libre aguas abajo de sistemas de cribado o molienda
- Posibilidad de mostrar tendencia para el tamaño de grano
- Se necesita una sección especial de caída libre que incluya placas deflectoras

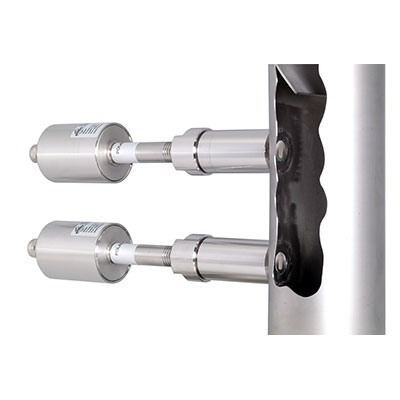

- Consta de dos sensores (medición y referencia)
Datos técnicos del sensor | |
---|---|
Principio de medición | Microondas |
Rango de medición | Tamaños de partículas de hasta 10 mm – tamaños más grandes bajo pedido |
Material de vivienda | Acero inoxidable 1.4571 |
Tipo de protección | IP 65, zona de explosión de polvo 20 o zona de explosión de gas 1 (opcional) |
Temperatura ambiente de funcionamiento | Punta del sensor: -20 … +80 °C Opcional: -20 … +200 °C Elemento sensor: 0 … +60 °C |
Máx. presión de funcionamiento | 1 barra |
Frecuencia de funcionamiento | Banda K 24,125 GHz, ±100 MHz |
Potencia de transmisión | Máx. 5 mW |
Peso | 1,3 kg |
Dimensiones | Ø 60, Ø 20, L 271 mm |
Datos técnicos del transmisor | ||||
---|---|---|---|---|
Transmisor (carril DIN) | Transmisor (carcasa de campo) | |||
Fuente de alimentación | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (opcional 24 V CC) |
||
Consumo de energía | 20 W / 24 VA | |||
Tipo de protección | IP 40 según EN 60 529 | IP 65 según EN 60 529/10.91 | ||
Temperatura ambiente de funcionamiento | -10 … +45 °C | |||
Dimensiones (An x Al x Pr) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
Peso | Aprox. 172 gramos | Aprox. 2,5 kg | ||
Cable de terminales de conexión sección transversal |
0,2-2,5 mm2 [AWG 24-14] | |||
Salida actual | 1 x 4… 20 mA (0… 20 mA), cargar < 500 Ω |
3 x 4… 20 mA (0… 20 mA), cargar < 500 Ω |
||
Interfaz | RS 485 (ModBus RTU) / USB | |||
Salida de pulsos | Recopilador abierto: máx. 30 V, 20 mA | |||
Contacto de retransmisión | Máx. carga nominal: 250 V CA Máx. corriente pico: 6A Máx. carga nominal 230 V CA: 250 VA Máx. capacidad de corte DC1: 3/110/220 V: 3/0,35/0,2 A Mín. carga de conmutación: 500 mW (10 V/5 mA) |
|||
Copia de seguridad de datos | Memoria flash |

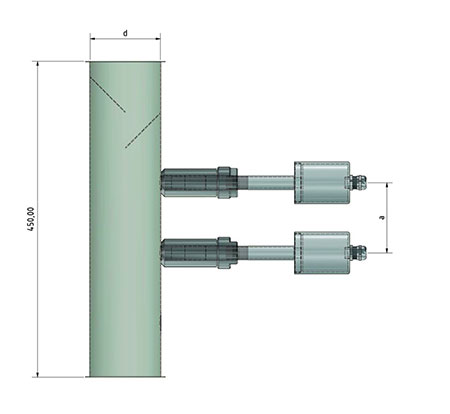

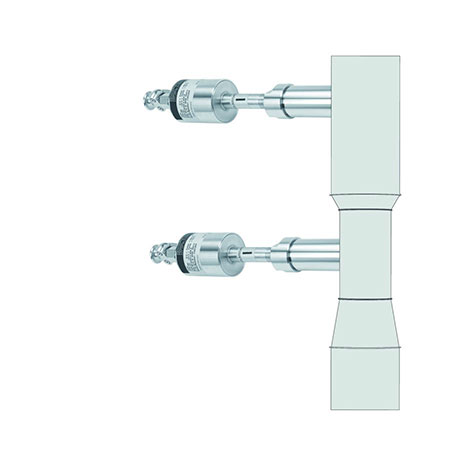

En el lugar de instalación seleccionado se sueldan dos casquillos de sensor a la distancia requerida. A continuación se perfora un orificio de 20 mm a través del casquillo del sensor y a través de la pared del tubo. El sensor se adapta al espesor de la pared, se inserta y se fija con ayuda de la tuerca de unión. |
