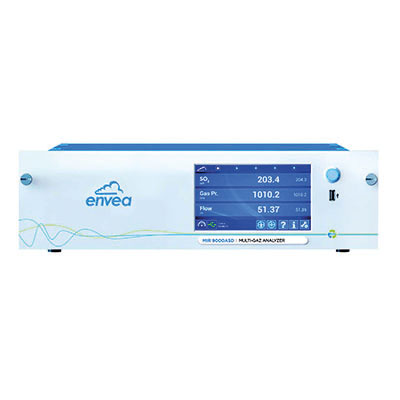

Analizador de SO2 por absorción UV
La absorción de rayos UV permite al MIR 9000ASD optimizar la medición de SO2 para aplicaciones de procesos o emisiones.
El uso de electrónica y óptica de nueva generación ha permitido obtener muchas ventajas y también un mantenimiento limitado.
Nueva generación
- Características y beneficios
- Aplicaciones principales
- Especificaciones técnicas
- Datos técnicos
- Descargas
- Rendimiento metrológico superior para la medición de SO2
- Compatible con cualquier tipo de tecnología de secado (enfriador de gas, permeación, dilución…)
- Analizador ecológico y económico, con un consumo de energía ultrabajo
- Ultrapequeño y ligero: 3U, Rack de 19’’
- Altamente preciso, excelente estabilidad, económico, fácil y reducido mantenimiento
- Comunicación remota proactiva y fácil de usar
- Gráfico de calibración en tiempo real, sinóptico animado, autodiagnóstico, pantallas de datos de control y mantenimiento que se pueden mostrar mientras el instrumento está en funcionamiento
- Diseño mecánico innovador para ahorrar peso y energía. como aislamiento térmico y fiabilidad
- Analizador inteligente que incluye funcionalidades de control AMS: control de muestreo integrado, inyección automática de gas de calibración y cero, control de bomba externa, visualización de alarmas del sistema…
- Incluye protocolo de comunicación integrado para el software de gestión WEX® con reconocimiento y configuración automáticos
- Célula integrada para monitorización de O2 (opcional)
Eficiencia de eliminación de SO2 en procesos que utilizan desulfurización de gases de combustión FGD / DeSOx
La combustión es a menudo un proceso sucio, que libera una variedad de contaminantes, entre ellos dióxido de azufre, óxidos de nitrógeno, dióxido de carbono, compuestos orgánicos volátiles, cenizas volantes y una variedad de metales pesados. La neutralización/absorción de contaminantes ácidos, es decir, los gases NOx y SOx, antes de la filtración y el tratamiento de las cenizas volantes es esencial para evitar daños en los medios filtrantes y un exceso de emisiones. Esta operación se realiza mediante los sistemas DeNOx (reducción de NOx) y FGD (reducción de SOx) y se lleva a cabo mediante varias técnicas, incluida la inyección de una cantidad de cal, lechada de piedra caliza, carbón activado o bicarbonato de sodio, proporcional a las concentraciones de contaminantes.
En aplicaciones de destilación por gas de combustión, para calcular y ajustar con precisión esta reducción de contaminantes, se debe establecer un monitoreo en línea de SO2 (precursor de SO3 y derivados del ácido sulfúrico) en el proceso aguas arriba de la planta de reducción. La ventaja del monitoreo del proceso de gases de combustión con el analizador MIR 9000ASD de ENVEA garantiza que la función de reducción de contaminantes se optimice, al mismo tiempo que reduce el uso excesivo de materiales valiosos en el proceso de reducción, lo que a su vez proporciona ahorros de costos al operador de la planta y minimiza las emisiones de contaminantes. Medir adicionalmente el contenido de agua también permitiría la detección de una posible fuga en la caldera.
Industrias involucradas:
- Incineradores de residuos municipales y peligrosos
- Calderas y hornos industriales
- Energía y combustión
- Hornos de cemento, plantas químicas y petroquímicas
Especificaciones técnicas | |
---|---|
Rango de medición | 0-100 / 0-1000 mg/m3 programable por el usuario 0-35 / 0-1500 ppm programable por el usuario |
Límite mínimo detectable (2σ) | 0,2 ppm |
Ruido (σ) | 0,1 ppm |
Tiempo de respuesta (0-90 %) | 5 – 40 s (programable) |
Desviación del cero | < 1 ppm / 7 días |
Desviación del intervalo | < 1% / 7 días |
Linealidad | ± 1 % |
Caudal de muestra | Aproximadamente 25 litros/hora |
Compensación de presión y temperatura | Automático |
Pantalla | TFT Pantalla LCD a color, resolución: 800 (RGB) x 480, tamaño: 7 pulgadas |
Comunicación | Protocolo MODBUS/RTU, MODBUS/TCP, MODE4, UDP |
Fuente de alimentación | 100~250 V CA, 50/60 Hz + tierra o 24 V |
Consumo de energía | 50 W (23 W/h con 24 V PS) |
Temperatura de trabajo | De 0 °C a 35 °C |
Almacenamiento en memoria de los valores de medición | Autonomía: 1 año en base a intervalos de 15 min |
Gestión de alarmas | Detección e identificación continua de anomalías: temperatura, caudal, parámetros eléctricos, umbral de medición programable |
Pruebas de mantenimiento y diagnósticos | Acceso directo a través de la pantalla táctil, de forma remota, mediante la aplicación ENVEA ConnectTM o el software DAHS |
Conectividad de salida | Ethernet (RJ45), 3 puertos USB, 2 salidas de contactos secos incluidas Opcional: 4 salidas analógicas (0-1 V, 0-10 V, 0-20 mA, 4-20 mA), RS232/RS485 |
Puerto USB | Conector USB tipo A: 2.0 (compatible con 3.0) |
Control SV externo de cero/intervalo | Conector de contacto con terminales de tornillo |
Dimensiones (LxPxA) | 483x606x177 mm ; Rack de 19”, 3U |
Peso | 9 kg (19,9 lb) |
Medición de emisiones: “Opción MIR 9000 ASD”
Titular del certificado: ENVEA S.A. (Environnement S.A.)
Número de marca de prueba: 0000051692
