- Características y beneficios
- Aplicaciones principales
- Especificaciones técnicas
- Datos técnicos
- Instalación de montaje
- Descargas
- Absolutamente insensible a la acumulación de material
- Se puede utilizar hasta un perfil de 25 m (perfiles mayores bajo pedido)
- Se puede utilizar con adaptador hasta 220 °C y 20 bar
- Con montaje cerámico, utilizable hasta 1.000 °C
- Señalización mediante conmutación de relé
- Detección a través de paredes no conductoras

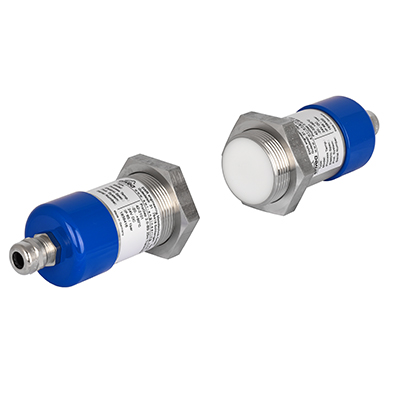

- Sensor extracorto con unidad de análisis independiente
- Sin fallos de medición gracias al fuerte flujo de material para el llenado
- Piedra caliza
- Alicatado
- Incineración de residuos
- Cemento
- Materiales de construcción
Especificaciones técnicas | |
---|---|
Material a medir | Polvo, polvos o granulados |
Principio de funcionamiento | Microondas |
Diámetro del silo/rango de detección | 25 m |
Proceso presión | Máx. 20 bar |
Temperatura de proceso | Hasta 1000 °C |
Montaje | Conexión de rosca de 1 1/2″ |
Lugar a medir | Silos, contenedores, tolvas, tuberías, puntos de transición |
Clasificación ATEX | Categoría 3 |
Salida | Relé |
- La barrera de microondas es un procedimiento de medición sin contacto
- Puede instalarse en contenedores, tuberías, pozos o secciones de caída libre
- El alcance es de 0,1 … 25 m
- Si las paredes de los contenedores, las carcasas o las tuberías no son de metal, es posible medir desde el exterior
- También se puede utilizar en condiciones difíciles, como altas temperaturas y presiones de funcionamiento, con la ayuda de un adaptador de proceso
- El uso de microondas también garantiza un alto nivel de insensibilidad a cualquier apelmazamiento en la ventana del sensor
Datos técnicos | |
---|---|
Material | Carcasa: acero inoxidable 1.4571 Aislamiento del sensor: POM |
Sistema de protección | IP 65 |
Temperatura de proceso | -20…+80 °C -20…+220 °C (con adaptador de proceso) Máx. 1000 °C (con brida de cerámica) |
Temperatura ambiente | -20…+60 °C |
Presión de trabajo | Máx. 1 bar Máx. 20 bar (con adaptador de proceso) |
Rango de detección | 0,1 … 25 m |
Fuente de alimentación | M24 V CC (- 10 / +15 %) 24 V CA (- 10 / +15 %) |
Consumo de energía | Máx. 20 VA |
Consumo de corriente | Máx. 850 mA |
Contacto de relé | Carga nominal máxima: 250 V CA Corriente de pico máxima: 6 A Carga nominal máxima 230 V CA: 250 VA Capacidad de corte máxima DC1: 3/110/220 V: 3/0,35/0,2 A Mín. carga de conmutación: 500 mW (10 V/5 mA) |
Tiempo de respuesta | 0,25 … 5 s (ajustable continuamente) |
Frecuencia de medición | Banda K 24,125 GHz (± 100 MHz) |
Potencia de transmisión | Máx. 5 mW |
Peso | Transmisor: 1,1 kg Receptor: 1,1 kg |
Datos técnicos | ||||
---|---|---|---|---|
Adaptador de presión | Adaptador de temperatura | Adaptador para alimentos | Adaptador de alta temperatura | |
Material | Acero inoxidable 1.4571, diafragma POM |
Acero inoxidable 1.4571, Diafragma Tecapeek |
Acero inoxidable 1.4571, Diafragma Tecapeek GF30 |
Acero Diafragma cerámico |
Temperatura | -20…+80 °C | Máx. +220 °C | Máx. +220 °C | Máx. 1000 °C |
Presión | Máx. 20 bar | Máx. 20 bar | Máx. 20 bar | Máx. 40 bar |
Rosca | G 1½ pulgada en ambos lados | G 1½ pulgada en ambos lados | G 1½ pulgada en ambos lados | G 1½ pulgada en los lados del sensor |
Ancho de la llave | 55 mm | 55 mm | 55 mm | 17 mm |

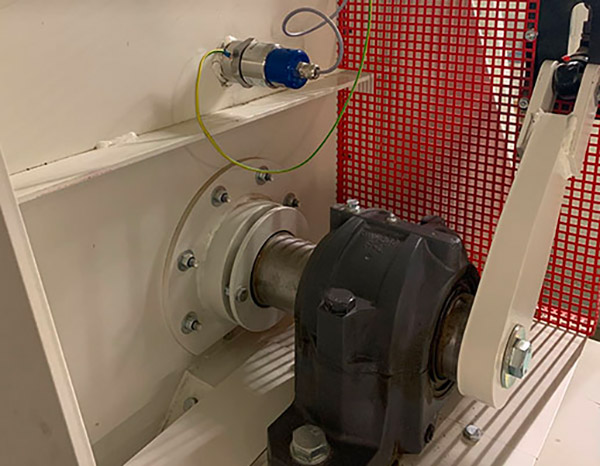

El ProGap S se puede instalar fácilmente de las siguientes maneras:
La posición de montaje de los dispositivos es arbitraria. Es importante que el transmisor y el receptor estén posicionados exactamente uno respecto del otro. El ajuste se realiza mediante un ajuste de contratornillo. La puesta en servicio la realizará la unidad de evaluación. |
