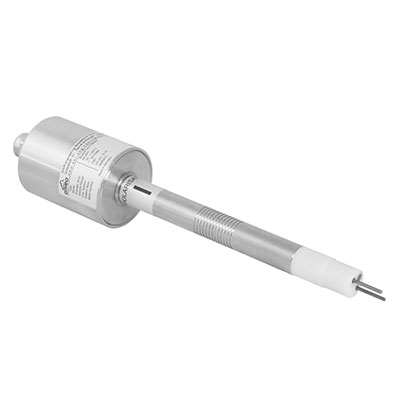

Medición de la velocidad de los sólidos
Medición continua de velocidad para sólidos que se puede utilizar para transporte en caída libre y neumáticos.
Especialmente desarrollado para la medición continua de la velocidad de sólidos, como gránulos, polvo o finos, que se transportan en caída libre o neumáticamente.
Principio de medición triboeléctrico con tecnología de correlación para mediciones precisas.
Sensor enchufable para una fácil actualización
- Características y beneficios
- Aplicaciones principales
- Especificaciones técnicas
- Datos técnicos
- Instalación de montaje
- Descargas
- Medición continua de la velocidad de sólidos (polvo, gránulos, polvo) en tuberías metálicas

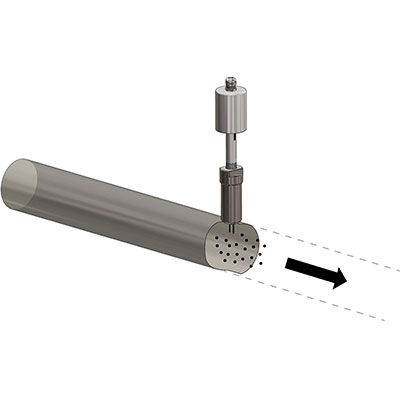

- Medición directamente en la corriente de transporte/flujo arrastrado
- La medición es completamente independiente del material
- Reequipamiento sencillo mediante un manguito de soldadura
- Energía
Especificaciones técnicas | |
---|---|
Material a medir | Polvo, polvos o granulados |
Principio de funcionamiento | Correlación |
Presión de proceso | Máx. 1 bar |
Temperatura del proceso | Máx. +80 °C, opcional +120 °C |
Montaje | Mediante conexión a proceso |
Tipo de transporte | Fase pobre neumática |
Rango de velocidad | 0,75…35 m/s |
Diámetro de la tubería | Sin límite |
Clasificación ATEX | Ninguno |
Salida | 4…20 mA, Modbus, Profibus |
- Materiales: gránulos, polvo y polvo
- En tuberías metálicas
- Puede utilizarse en líneas de caída libre o en transportadores neumáticos
- Rango de aplicación: comienza con una velocidad del material tan baja como 0,75 m/s

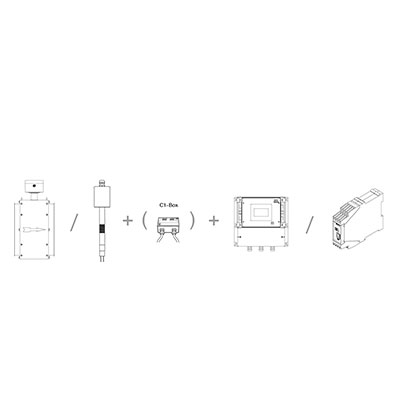

Datos técnicos del sensor | |
---|---|
Encastre para soldar | St52 o acero 1.4571 |
Varilla | Carburo de tungsteno |
Carcasa | Acero 1.4571 |
Categoría de protección | IP 65 según EN 60529/10.91 |
Longitud de la varilla | 15 mm |
Rango de velocidad | 0,75…35 m/s/td> |
Temperatura en el interior de la tubería | -20…+80 °C (temperatura superior en solicitud) |
Temperatura fuera de la tubería | 0…+60 °C |
Alimentación | 24 V CC |
Peso | Aprox. 1,5 kg |
Dimensiones | Ø 60, Ø 20, L 320 mm (incl. longitud de la varilla) |
Precisión de medición | ± 1 % (en el rango de medición calibrado) |
Datos técnicos del transmisor | ||||
---|---|---|---|---|
Transmisor (carril DIN) | Transmisor (carcasa de campo) | |||
Fuente de alimentación | 24 V CC ±10 % | 110/230 V CA 50 Hz (opcional 24 V CC) |
||
Consumo de energía | 20 W / 24 VA | |||
Tipo de protección | IP 40 según EN 60 529 | IP 65 según EN 60 529/10.91 | ||
Temperatura ambiente de funcionamiento | -10 … +45 °C | |||
Dimensiones (An x Al x Pr) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
Peso | Aprox. 172 g | Aprox. 2,5 kg | ||
Sección transversal del cable de los terminales de conexión | 0,2-2,5 mm2 [AWG 24-14] | |||
Salida de corriente | 1 x 4 … 20 mA (0 … 20 mA), carga < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), carga < 500 Ω |
||
Interfaz | RS 485 (ModBus RTU) / USB | |||
Salida de pulsos | Colector abierto – máx. 30 V, 20 mA | |||
Contacto de relé | Carga nominal máxima: 250 V CA Corriente pico máxima: 6 A Máx. Carga nominal 230 V CA: 250 VA Capacidad de corte máxima CC1: 3/110/220 V: 3/0,35/0,2 A Carga de conmutación mínima: 500 mW (10 V / 5 mA) |
|||
Copia de seguridad de datos | Memoria flash |

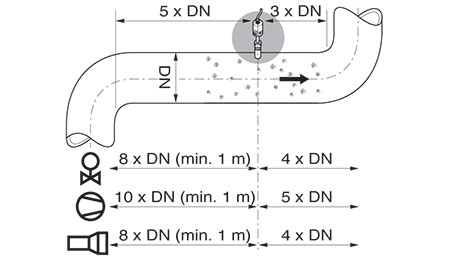

Para el montaje del sensor, el lugar de instalación se determina de acuerdo con las vías de entrada y salida transportadas. El casquillo se suelda en el lugar de instalación determinado y, a continuación, se perfora un orificio de 20 mm a través del casquillo y de la línea. A continuación, el sensor se ajusta al espesor de la pared, se inserta y se fija con la ayuda de la tuerca de acoplamiento. La distancia entre el sensor y la unidad de análisis puede ser de un máximo de 300 m. |
