- Medición continua de la velocidad de sólidos (polvo, gránulos, polvo) en tuberías metálicas
- Medición directamente en la corriente de transporte/flujo arrastrado
- La medición es completamente independiente del material

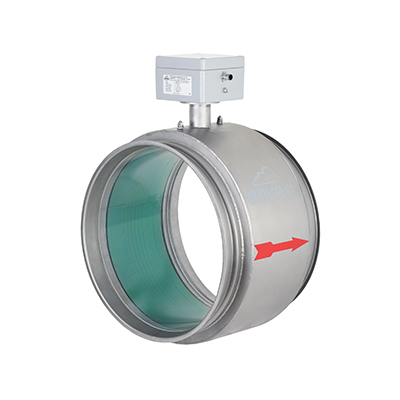

- El sensor se fabrica de acuerdo con el diámetro de la tubería existente
- Medición sin contacto con el producto
- Industria del plástico
- Tabaco
- Alimentos
| Especificaciones técnicas | |
|---|---|
| Material a medir | Polvo, polvos o granulados |
| Principio de funcionamiento | Correlación |
| Presión de proceso | Máx. 100 mbar |
| Temperatura del proceso | Máx. +45°C |
| Montaje | Conexión abocardada |
| Tipo de transporte | Fase pobre neumática |
| Rango de velocidad | 1…35 m/s |
| Diámetro de la tubería | Máx. 350 mm |
| Clasificación ATEX | Ninguno |
| Salida | 4…20 mA, Modbus, Profibus |
- Materiales: gránulos, polvo y polvo
- Sin calibración (Plug & Play)
- Sin componentes incorporados en el flujo
- Rango de aplicación: comienza con una velocidad del material tan baja como 0,75 m/s
| Datos técnicos del sensor | |
|---|---|
| Diámetro interior | DN: 80, 100, 150, 200, 250, 350 (otros tamaños a pedido) |
| Material del tubo interior | PMMA |
| Conexión mecánica | Conexión abocardada |
| Categoría de protección | IP 54 |
| Máx. Presión | 100 mbar |
| Rango de velocidad | 1…35 m/s/td> |
| Temperatura dentro de la tubería | 0…+50 °C |
| Temperatura fuera de la tubería | 0…+45 °C |
| Fuente de alimentación | 24 V CC |
| Peso | Dependiendo del diámetro |
| Precisión de medición | ± 1 % (en el rango de medición calibrado) |
| Datos técnicos del transmisor | ||||
|---|---|---|---|---|
| Transmisor (carril DIN) | Transmisor (carcasa de campo) | |||
| Fuente de alimentación | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (opcional 24 V CC) |
||
| Consumo de energía | 20 W / 24 VA | |||
| Tipo de protección | IP 40 según EN 60 529 | IP 65 según EN 60 529/10.91 | ||
| Temperatura ambiente de funcionamiento | -10 … +45 °C | |||
| Dimensiones (An x Al x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| Peso | Aprox. 172 g | Aprox. 2,5 kg | ||
| Sección transversal del cable de los terminales de conexión | 0,2-2,5 mm2 [AWG 24-14] | |||
| Salida de corriente | 1 x 4 … 20 mA (0 … 20 mA), carga < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), carga < 500 Ω |
||
| Interfaz | RS 485 (ModBus RTU) / USB | |||
| Salida de pulsos | Colector abierto – máx. 30 V, 20 mA | |||
| Contacto de relé | Carga nominal máxima: 250 V CA Corriente pico máxima: 6 A Máx. Carga nominal 230 V CA: 250 VA Capacidad de corte máxima CC1: 3/110/220 V: 3/0,35/0,2 A Carga de conmutación mínima: 500 mW (10 V / 5 mA) |
|||
| Copia de seguridad de datos | Memoria flash | |||

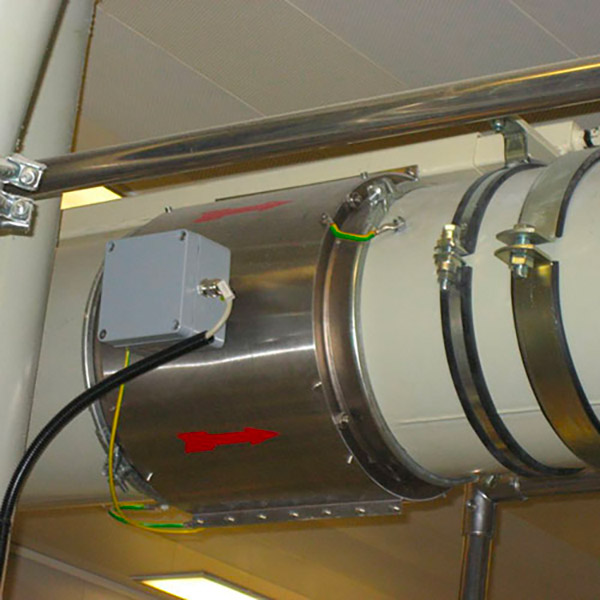

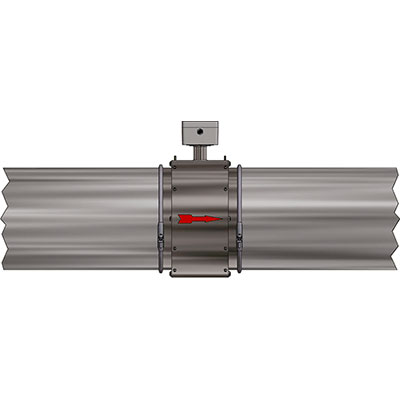

Para el montaje del sensor, el lugar de instalación se determina de acuerdo con las vías de entrada y salida. En el lugar de instalación determinado, el sensor se instala en la tubería existente a través de una conexión abocardada estándar. La distancia entre el sensor y la unidad de análisis puede ser de un máximo de 300 m.
